耐食性・耐熱性・非磁性・絶縁性等に対応

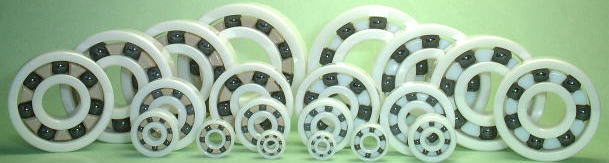

ジルコニア セラミックベアリング
　 【軸受の材質構成】
　　名称：セラミックボールベアリング
　　形式：開放型、深溝玉軸受、無給油【ドライ型】
　　材質：内外輪=ジルコニアセラミックス（Zr O2）
　　　　　真　球=窒化珪素セラミックス（Si3 N4）
　　　　　保持器=ポリテトラフルオロエチレン（PTFE）
　　　　　　　　真　球保持器
　 【主な特長】
　　高い破壊靭性値を持つジルコニアセラミックスを
　　軌道輪仕様、ふっ素系保持器で自己潤滑作用を
　　持たせた軸受です。
　　耐水、腐食、衛生、非磁性環境などに対応します

　 【主な用途】
　　半導体製造装置、液晶パネル装置、真空装置、
　　薬品撹拌装置、フィルム製造装置、超音波モータ、
　　合成繊維製造装置、医療検査機器 など

ジルコニアセラミック製 ベアリング一覧表
呼び番号
(JIS)		 主要寸法（mm） 真球（mm in） 保持器
材質
内輪軸径(d) 外輪軸径(D) 幅(W) 寸法 個数
CZST602 2 7 2.8 1.2 7 PTFE・PEEK
CZST603 3 9 3 1/16 6 PTFE・PEEK
CZST604 4 12 4 2.0 7 PTFE・PEEK
CZST605 5 14 5 3/32 7 PTFE・PEEK
CZST606 6 17 6 1/8 7 PTFE・PEEK
CZST607 7 19 6 3.5 6 PTFE・PEEK
CZST608 8 22 7 5/32 7 PTFE・PEEK
CZST609 9 24 7 5/32 7 PTFE・PEEK
呼び番号 　　620シリーズ
CZST623 3 10 4 1/16 7 PTFE・PEEK
CZST624 4 13 5 3/32 7 PTFE・PEEK
CZST625 5 16 5 7/64 7 PTFE・PEEK
CZST626 6 19 6 5/32 6 PTFE・PEEK
CZST627 7 22 7 5/32 7 PTFE・PEEK
CZST628 8 24 8 5/32 7 PTFE・PEEK
CZST629 9 26 8 3/16 7 PTFE・PEEK
呼び番号 　680シリーズ
CZST683 3 7 2 1.0 8 PTFE・PEEK
CZST684 4 9 2.5 1/16 7 PTFE・PEEK
CZST685 5 11 3 1/16 8 PTFE・PEEK
CZST686 6 13 3.5 2.0 8 PTFE・PEEK
CZST687 7 14 3.5 2.0 9 PTFE・PEEK
CZST688 8 16 4 2.0 10 PTFE・PEEK
CZST689 9 17 4 2.0 11 PTFE・PEEK
呼び番号 　　690シリーズ
CZST692 2 6 2.5 1.0 7 PTFE・PEEK
CZST693 3 8 3 1/16 6 PTFE・PEEK
CZST694 4 11 4 2.0 7 PTFE・PEEK
CZST695 5 13 4 2.0 8 PTFE・PEEK
CZST696 6 15 5 3/32 7 PTFE・PEEK
CZST697 7 17 5 3/32 9 PTFE・PEEK
CZST698 8 19 6 1/8 7 PTFE・PEEK
CZST699 9 20 7 1/8 8 PTFE・PEEK
呼び番号 　　6000シリーズ
CZST6000 10 26 8 3/16 7 PTFE・PEEK
CZST6001 12 28 8 3/16 8 PTFE・PEEK
CZST6002 15 32 9 3/16 9 PTFE・PEEK
CZST6003 17 35 10 3/16 10 PTFE・PEEK
CZST6004 20 42 12 1/4 9 PTFE・PEEK
CZST6005 25 47 12 1/4 10 PTFE・PEEK
呼び番号 　　6200シリーズ
CZST6200 10 30 9 3/16 8 PTFE・PEEK
CZST6201 12 32 10 7/32 7 PTFE・PEEK
CZST6202 15 35 11 7/32 8 PTFE・PEEK
CZST6203 17 40 12 1/4 8 PTFE・PEEK
CZST6204 20 47 14 5/16 7 PTFE・PEEK
CZST6205 25 52 15 5/16 9 PTFE・PEEK
呼び番号 　　その他薄型
CZST6800 10 19 5 2.0 12 PTFE・PEEK
CZST6900 10 22 6 3.0 9 PTFE・PEEK
CZST6903 17 30 6 5/32 10 PTFE・PEEK


◆保持器材質：PTFE(ポリテトラフルオロエチレン）PEEK（ポリエーテルエーテルケトン）
◆JIS規格製品と幅寸法が異なる製品も含まれていますので 注意下さい。
